첨단 패키징(고밀도 첨단 패키징, HDAP이라고도 함)은 고급 설계 개념과 통합 공정을 활용하여 와이어 연결 길이를 줄이고, 칩 레벨 시스템 패키징을 재구성하며, 시스템 기능 밀도를 효과적으로 향상시킵니다. 현재 첨단 패키징 기술에는 플립 칩, 웨이퍼 레벨 패키징(WLP), 2.5D 패키징(Interposer, Redistribution Layer/RDL), 3D 패키징(Through-Silicon Via/TSV) 등이 있습니다.

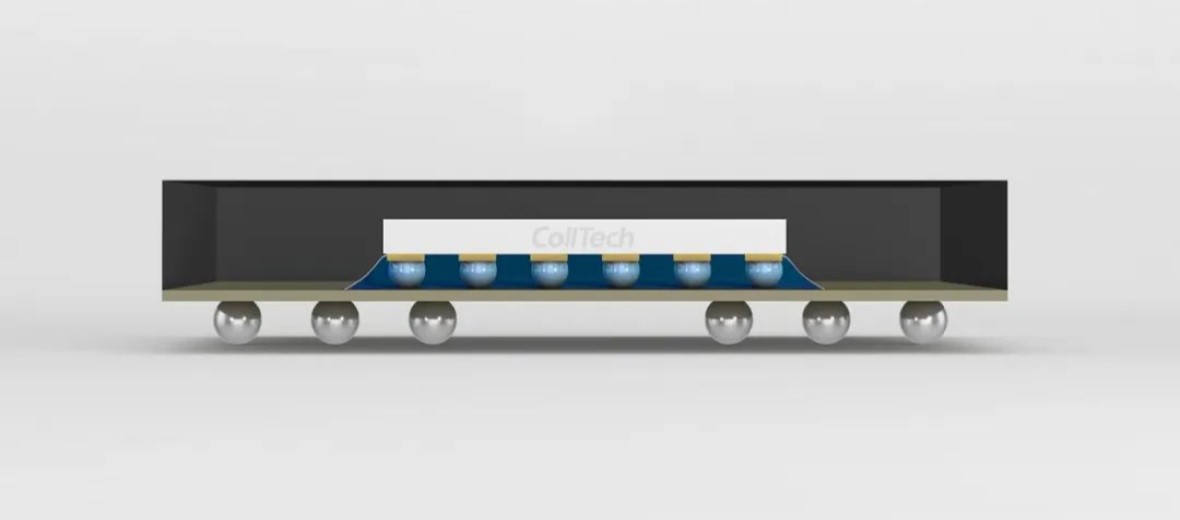

플립 칩 패키징은 먼저 칩 위에 금속 범프를 형성하는 것으로 시작됩니다. 그런 다음 칩을 뒤집어 솔더를 사용하여 기판과 직접 상호 연결합니다. 에폭시계 수지 또는 유사한 재질의 언더필 접착제를 칩 가장자리를 따라 도포합니다. 모세관 현상에 의해 도포된 언더필 접착제는 패키지 밑부분까지 침투하여 솔더 볼 사이의 간극을 채웁니다. 마지막으로 가열을 통해 언더필 접착제를 경화시켜 완전한 언더필 구조를 형성합니다. 이 언더필 접착제는 다음과 같은 성능을 발휘합니다.

1. 보호막 형성: 언더필 접착제는 패키지 내부의 빈틈을 꼼꼼하게 메워 습기나 이온성 오염 물질 같은 외부 환경 요인으로부터 구조적인 약점을 튼튼하게 보호합니다.

2. 신뢰성 증진: 온도 변화에 따라 서로 다른 재료들이 팽창하거나 수축하는 정도(열팽창 계수)가 다를 때 발생하는 스트레스를 언더필 접착제가 흡수하여 솔더 접합 부위의 피로와 작동 불량을 막아줍니다. 또한, 떨어뜨리는 것과 같은 갑작스러운 충격에도 솔더 접합부에 가해지는 기계적인 스트레스를 줄여주어 전체 패키지의 신뢰성을 높여줍니다.

3. 열전도율 향상: 플립 칩에 사용되는 언더필 재료는 공기보다 열을 훨씬 잘 전달합니다. 따라서 칩에서 발생하는 열을 효과적으로 방출시켜 성능과 안정성을 개선하는 데 도움을 줍니다.

하지만 플립 칩 언더필 접착제는 다음과 같은 여러 기술적 과제에 직면해 있습니다：

1. 흐름성 및 충진성: 플립 칩 언더필은 칩과 기판 사이를 균일하고 완벽하게 채울 수 있도록 뛰어난 흐름성과 충진성을 가져야 합니다. 이는 고밀도 칩과 미세 피치 솔더 범프의 경우 특히 더 어렵습니다.

2. 패키징 공정 제어: 플립 칩 언더필은 안정성을 유지하기 위해 특정 시간 내에 빠르게 경화되어야 합니다. 경화 온도와 압력을 정밀하게 제어하는 것은 응력을 발생시키거나 칩을 손상시키지 않기 위해 매우 중요합니다.

3. 재료 호환성: 언더필 재료는 칩, 기판, 솔더 범프 및 기타 부품과 화학적으로 반응성이 없어야 부작용이나 성능 저하를 막을 수 있습니다.

Typical Products:

EW6364는 언더필 접착제로서, 칩 보호를 위해 설계된 에폭시 시스템 기반의 1액형, 무용제, 열 경화형 접착제입니다.

1. 높은 유리 전이 온도(Tg), 낮은 열팽창 계수(CTE)

2. 우수한 흐름성 및 쉬운 충진성

3. 다양한 플럭스 잔여물과 반응성 없음

4. 높은 신뢰성

5. 뛰어난 내구성, 내열화성

6. 저온에서 속경화

더 자세한 정보를 원하시면 가까운 지역의 영업담당자에게 문의해 주세요.
